WJ941H-40C電動波紋管截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。

　　WJ941H-40C電動波紋管截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥腔時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，大口徑截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

　　WJ941H-40C電動波紋管截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到標準流量，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

　　WJ941H-40C電動波紋管截止閥執行器：

　　電壓：380V/220V/24V；防爆或不防爆；

　　功能：調節、開關；

　　執行器支持國際通行標準信號4～20mA、1～5V、2～10V、0～20mA、0～5V、0～10V控制信號，輸出4～20mA或0～20mA閥位反饋信號，

　　結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用數控加工制作，工藝精湛。

　　WJ941H電動波紋管截止閥參數：

　　附加代號：W表示波紋管；

　　閥門類型代號：J表示截止閥；

　　操作方式：（手柄、自動、省略）氣動—6；電動—9；

　　連接方式代號：內螺紋—1；外螺紋—2；法蘭—4；焊接—6；對夾—7；卡箍—8；卡套—9；

　　結構形式代號：1表示直通式；

　　密封面材料代號：H表示不銹鋼、W表示閥體直接加工；

　　閥體壓力代號：16表示耐壓十六公斤；

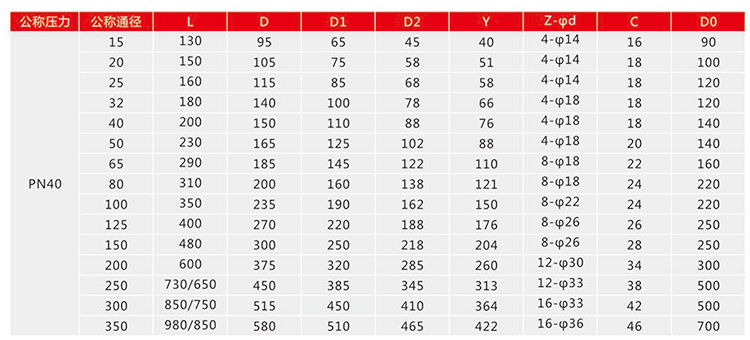

　　閥體材質代號：P表示304不銹鋼、C表示碳鋼。閥門連接尺寸見下表
