ZHJP/ZHJM系列精小型氣動薄膜調節閥由多彈簧可調零執行機構和底流阻塞筒、無下蓋單座調節閥組成。體積比1/3，重量比1/3，流通能力則大1/3．重心低、抗震性好，安裝簡便：性能指標比同類產品好，相當于國外CV3000系列調節閥，廣泛用于化工、石油、輕工、電站、治金等工業生產自控系統中。

　　結構原理：

　　接受調節器標準電信號（經電~氣定位器或電~氣轉換器）輸出的控制信號壓力，改變門開度，以改變被調介質的流量，使流量、壓力、溫度和液位等參數得到調節，實現生產過程自動化。外來的氣動壓力信號輸人薄膜室后，此壓力作用于膜片上產生推力，此推力壓縮彈簧組，井使推桿移動而倒動閥桿使閥芯開（美）．直至推力與彈簧組被壓縮后的反力平衡而穩定在行程的某個位置上為止。依照上述原理可知，閥芯位移與輸入壓力信號具有一定的比例關系。

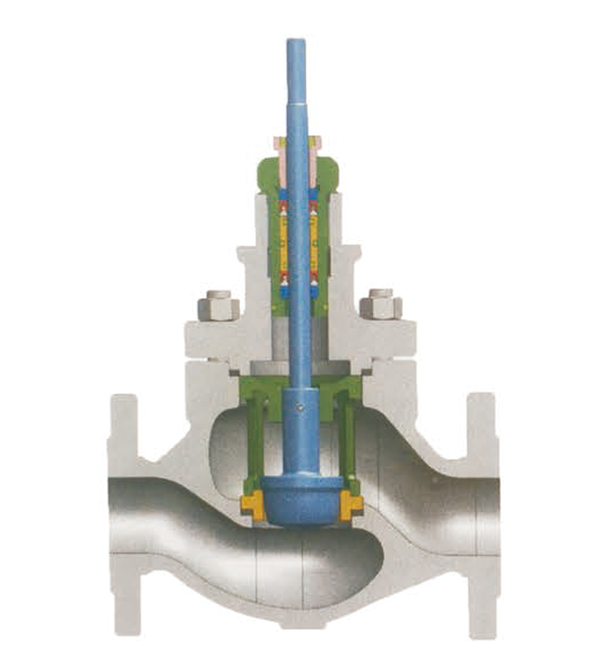

　　IOP系列式單座調節閥，采用頂部導向不平衡式結構，高強度、重載荷、S型流道、丘降損失小流量系數大、可調范圍廣、流量特性精度高。

　　該類型調節閥適用于工況壓差較小的場合，美閉嚴密，適用于對介質流量或者壓力的調節。

　　閥籠采用壓緊閥座設計，解決了傳統的螺紋擰入式閥座拆卸困難，泄露量大等問題，延長了使用壽命。采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的特殊閥籠。

　　適用溫度：- 196。C- 570C

　　流量特性：等百分比、線性、快開

　　執行機構類型：氣動薄膜式執行機構

　　氣動活塞式行機構

　　電動執行機構

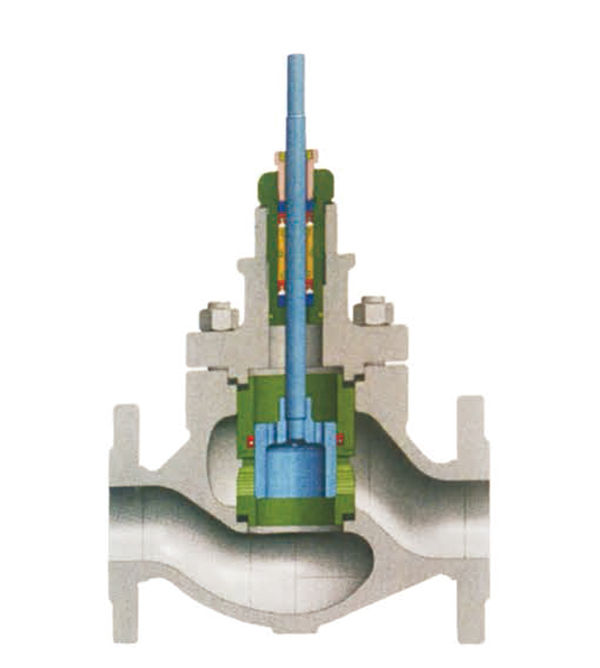

　　10T系列套簡單座調節閥，采用套筒導向，壓力平衡式閥芯，適用于壓差較大的場合。利用平衡密封環代替上閥座，使傳統的套筒雙座閥結構變?yōu)樘缀?jiǎn)單座結構，這一改進大大提高了套筒閥的泄漏等級。閱芯利用壓力平衡式結構，啟閉力小通過較小的挑行機構推力就能控制高壓差的工況。

　　廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。

　　密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力最小。流量特性：等百分比線性快開泄漏等級：ASMEB16·104V（標準犁金屬閥座）

　　ASME B16·104（切斷型軟閥座）

　　適用溫度：-130。C-260。C

　　執行機構：氣動薄膜式執行機構

　　氣動活塞式執行機構

　　電動行機構
